产品简介

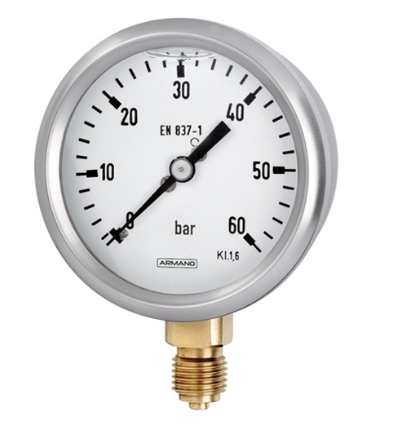

（一）RChg50/RChgG50

精度 (EN 837-1)

• 等级1.6
• 等级2.5 对于压力范围 0-600 bar (0-10,000 psi)

外壳

• 抛光卷曲环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于带拧紧卸压口的型号 RChG 型号

卸压装置

• 卸压口在外壳顶部

外壳透气

• 压力范围< 10 bar时, 需要通过卸压口的透气性进行内部压力补偿, 只要运行情况允许,其他压力范围也建议使用

外壳填充

• 型号RChG：甘油

标准外壳尺寸

• 50 (mm) (2")

浸湿零件

• 连    接：          1.4571 (316 不锈钢)
• 波登管：           1.4571 (316 不锈钢)

                          氩弧焊，

                          ≤ 100 bar (1,500 psi) C-型

                          ≥ 160 bar (2,000 psi) 螺线管型

外壳结构

• 连       接：         螺纹
• 连接位置：         底部连接, 或背部中央连接(rm)
• 安装装置：         无或面板上安装所需的前置法兰  (Fr), 或面板上安装所需的U型卡口(BFr)

压力范围 (EN 837-1)

• 0-1 bar (0-15 psi) 至0-600 bar (0-10,000 psi)

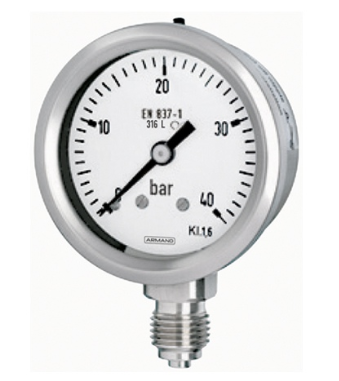

（二）RChg63/RChgG63

精度 (EN 837-1)

• 等级1.6
• 等级2.5 对于压力范围 0-600 和 0-1,000 bar  (0-10,000 和0-15,000 psi)

外壳

• 抛光卷曲环, 1.4301 (304 不锈钢)

外壳保护 类型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于带防爆塞子的型号RChG

卸压装置

• 防爆塞子在外壳顶部

外壳透气

• 压力范围< 10 bar时, 需要通过卸压口的透气性进行内部压力补偿, 只要运行情况允许,其他压力范围也建议使用

外壳填充

• RChgG 型号：甘油

标准外壳尺寸

• 63 (mm) (2½")

接液部件

• 型号-3：           连   接： 316 L 不锈钢

                         波登管： 316 L 不锈钢，

                                        氩弧焊，

                                        ≤ 60 bar (800 psi)   C-型

                                        ≥ 100 bar (1,500 psi)  螺线管型

• 型号-1：           连   接： 黄铜

                         波登管： 青铜

                                        ≤  40 bar (600 psi)    软焊，C-型

                                        ≥  60 bar (800 psi)    银钎焊，螺线管型

外壳结构

• 连       接：             螺纹连接
• 连接位置：             底部连接, 或背部下方连接 (r) /背部中央连接(rm)
• 安装装置：             无或表面安装所需的后置法兰(Rh)/面板上安装所需的前置法兰 (Fr), 或面板上安装所需的U型卡口(BFr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0- 600  bar (最大. 6,000 psi)

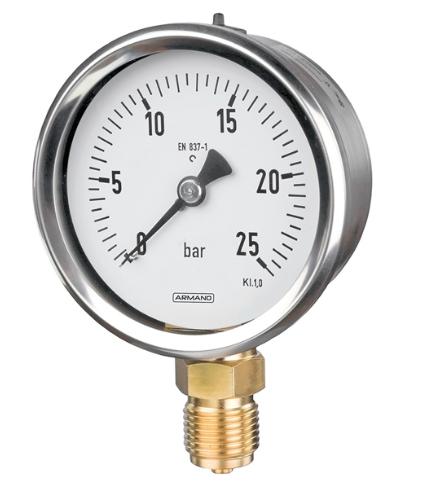

（三）RChg80/RChgG80

精度 (EN 837-1)

• 等级1.0
• 等级1.6 对于压力范围 0-600 和 0-1,000 bar (0-10,000 和 0-15,000 psi)

外壳

• 抛光卷曲环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于卸压口封闭的型号RChgG

卸压装置

• 卸压口在外壳顶部

外壳透气

• 压力范围< 10 bar时, 需要通过卸压口的透气性进行内部压力补偿, 只要运行情况允许,其他压力范围也建议使用.

外壳填充

• 型号RChgG：甘油

标准外壳尺寸

• 80 (mm) (3")

浸湿零件

• 类型-3：          连   接：    1.4571 (316不锈钢)

                        波登管：    1.4571 (316 不锈钢)，

                                          氩弧焊，

                                          ≤  60 bar (800 psi)    C-型

                                          ≥ 100 bar (1,500 psi)  螺线管型

                        O型密封圈：氟橡胶

• 类型-1：           连   接：    黄铜

                         波登管：    青铜

                                           ≤ 40 bar (600 psi)     软焊， C-型

                                           ≥ 60 bar (800 psi)     银钎焊，螺线管型

                         O型密封圈：丁腈橡胶

外壳结构

• 连       接：           螺丝
• 连接位置：           底部连接, 或背部下方连接 (r) / 背部中央连接(rm)
• 安装装置：           无或表面安装所需的后置法兰(Rh)/ 面板上安装所需的前置法兰 (Fr)/或面板上安装所需的U型卡口(BFr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0- 600  bar (0-10,000 psi)

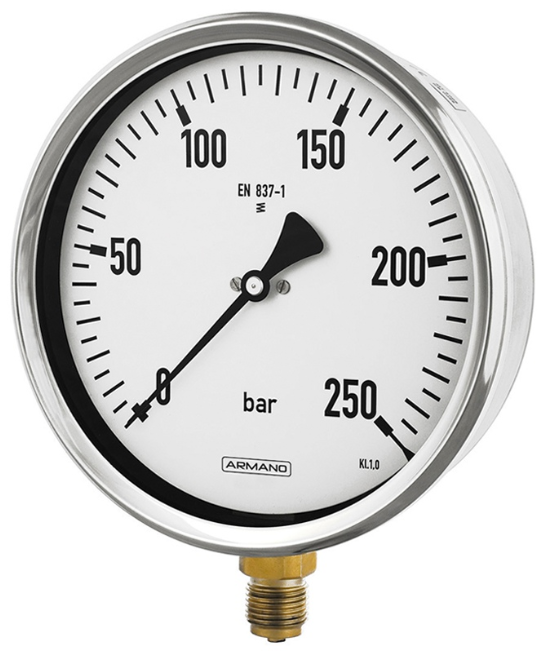

（四）RChg/RChgG

精度 (EN 837-1)

• 等级1.0

外壳

• 抛光卷曲环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

• IP 54

• IP 65 用于型号 RChG 100 / 125和型号 RChG 160 (压力范围 ≥ 2.5 bar 及以上)

卸压装置

• 型号 RChg                   卸压口在外壳背面，1" (Ø 25mm)

• 型号 RChgG 100/125  卸压口在外壳背面，1½" (Ø 40mm)

• 型号 RChgG 160         卸压装置在外壳顶部

外壳透气

• 型号 RChgG 100         不透气，但用压力平衡膜补偿内部压力

• 型号 RChgG 160         含卸压装置

外壳填充

• 型号 RChgG:      甘油标准

外壳尺寸

• 100, 125, 160 (mm) (4", 5", 6")

接液部件

• 型号-3：             连   接：   316 L 不锈钢

                           波登管：   316 L 不锈钢

                                            氩弧焊，

                                            < 40 bar (600 psi)     C-型

                                            > 60 bar (800 psi)     螺线管型

                                            1,600 bar (20,000 psi) NiFe合金， 螺线管型

• 型号-1：             连   接：    黄铜

                           波登管：    < 40 bar (600 psi)  青铜，C-型，软焊

                                              > 60 bar (800 psi)  316L 不锈钢，螺线管型，银钎焊

外壳结构

• 连       接：               螺纹连接

• 连接位置：               底部连接,  或背部下方连接 (r)

• 安装装置：               无或表面安装所需的后置法兰(Rh)/面板上安装所需的前置法兰 (Fr)* 或面板上安装所需的U-型卡口(BFr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至 0-1,600 bar   (0-20,000 psi)

• 型号-1：0-0.6 bar (0-10 psi) 至 0-1,000 bar   (0-15,000 psi)
