产品简介

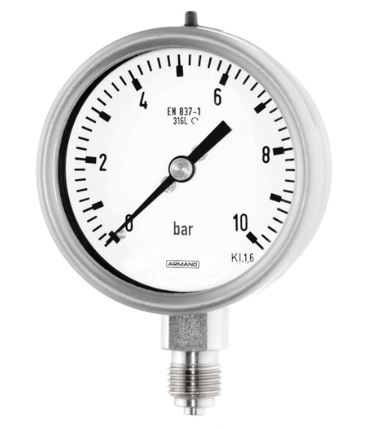

（一）RCh63/RChG63

精度 (EN 837-1)

• 等级1.6
• 等级2.5 对于压力范围 0-600 和 0-1,000 bar  (0-10,000 和0-15,000 psi)

外壳

• 卡口环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于带封闭卸压口的型号RChG

卸压装置

• 卸压口在外壳顶部

外壳透气

• 压力范围< 10 bar时, 需要通过卸压口的透气性进行内部压力补偿, 只要运行情况允许,其他压力范围也建议使用

标准填充

• 型号RChG：甘油

常规外壳尺寸

• 63 (mm) (2½")

浸湿零件

• 型号-3：           连   接：1.4571 (316 不锈钢)

                         波登管：1.4571 (316 不锈钢)，

                                        氩弧焊，

                                        ≤ 60 bar (800 psi)   C-型

                                        ≥ 100 bar (1,500 psi)  螺线管

• 型号-1：           连   接：  黄铜

                         波登管:    青铜，

                                         ≤  40 bar (600 psi)    软焊，C-型

                                         ≥  60 bar (800 psi)    银钎焊，螺线管型

外壳结构

• 连       接：         螺丝
• 连接位置：         底部连接, 或背部下方连接 (r) / 背部中央连接(rm）
• 安装装置：         无或表面安装所需的后置法兰(Rh)   面板上安装所需的前置法兰 (Fr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0-  600  bar (0-10,000 psi)

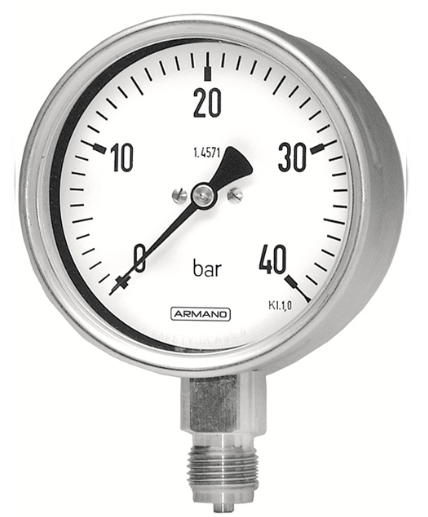

（二）RCh/RChG

精度 (EN 837-1)

• 等级1.0

外壳

• 卡口环, 1.4301 (304 不锈钢)

外壳保护类型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型号RChG 100和型号 RChG 160 (压力范围 ≥ 2.5 bar 及以上)

卸压装置

• 型号 RCh              卸压口在外壳背面，1" (Ø 25mm)
• 型号 RChG 100    卸压口在外壳背面， 1½" (Ø 40mm)
• 型号 RChG 160    卸压装置在外壳顶部 外壳透气
• 型号 RChG 100    不透气，但用压力平衡膜补偿内部压力
• 型号 RChG 160    含卸压装置

外壳填充

• 型号RChG：甘油

标准外壳尺寸

• 型号 RCh:            100, 160, 250 (mm)  (4", 6", 10")
• 型号 RChG:         100, 160 (mm)        (4", 6")

浸湿零件

• 型号-3：          连   接：   1.4571 (316 不锈钢)

                        波登管：   1.4571 (316 不锈钢) ，

                                         氩弧焊，

                                         < 40 bar (600 psi)     C-型

                                         > 60 bar (800 psi)     螺线管型

                                         1,600 bar (20,000 psi) NiFe合金，螺线管型

• 型号-1：          连   接：    黄铜

                        波登管：   < 40 bar (600 psi)  青铜，C-型，软焊

                                          > 60 bar (800 psi)  1.4571 (316 不锈钢)， 螺线管型， 银钎焊

外壳结构

• 连       接：              螺纹
• 连接位置：              底部连接,或背部下方连接 (r)
• 安装装置：              无或表面安装所需的后置法兰(Rh)/ 面板上安装所需的前置法兰 (Fr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至 0-1,600 bar   (0-20,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0-1,000 bar   (0-15,000 psi)
