产品简介

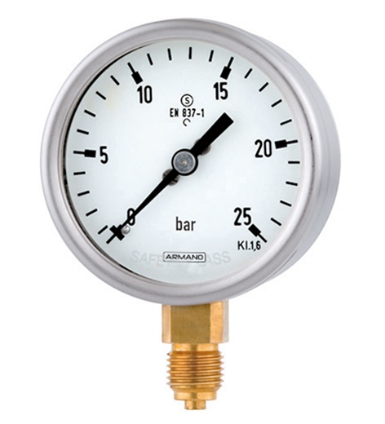

（一）RSCh63/RSChG63

精度 (EN 837-1)

• 等级1.6
• 等级2.5 对于压力范围 0-600 和 0-1,000 bar  (0-10,000 和0-15,000 psi)

外壳

• 卡口环, 1.4301 (304 不锈钢)

外壳保护类型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型号 RSChG

卸压装置

• 排气后壁；波登管破裂，整个外壳背后分离，允许全部释放

外壳透气

• 型号 RSChG, 不透气，但用压力平衡膜补偿内部压力

外壳填充

• 型号 RSChG: 甘油

标准外壳尺寸

• 63 (mm) (2½")

浸湿零件

• 型号-3：           连   接：    1.4571 (316 不锈钢)

                         波登管：   1.4571 (316 不锈钢)，

                                           氩弧焊，

                                           <   60 bar (800 psi)   C-型

                                           > 100 bar (1,500 psi)  螺线管型

• 型号-1：           连   接：    黄铜

                         波登管：   青铜，

                                           <  40 bar (600 psi)    软焊，C-型

                                           >  60 bar (800 psi)    银钎焊，螺线管型

外壳结构

• 连       接：             螺纹
• 连接位置：             底部连接, 型号 RSCh 63-3/63-6 或背部下方连接 (r)
• 安装装置：             无或表面安装所需的后置法兰(Rh) /面板上安装所需的前置法兰 (Fr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0- 600  bar (0-10,000 psi)

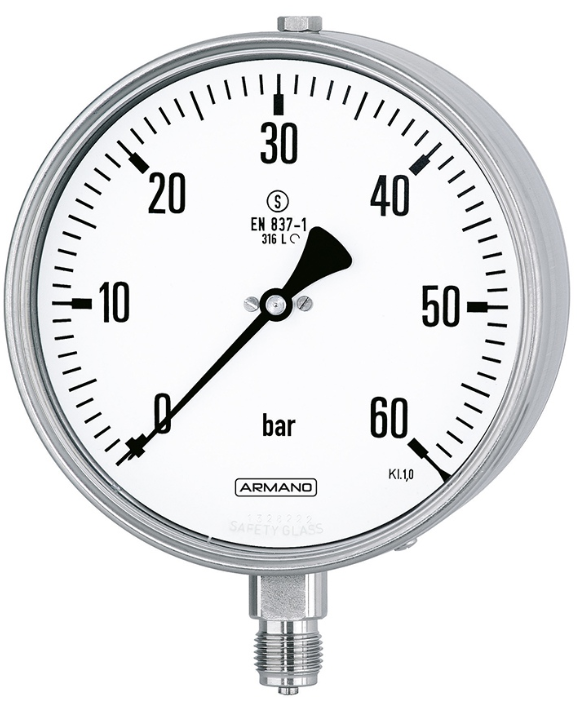

（二）RSCh/RSChG

精度 (EN 837-1)

• 等级 1.0

外壳

• 卡口环, 1.4301 (304 不锈钢)

外壳保护类型 (EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型号 RSChG

卸压装置

• 排气后壁；波登管破裂，整个外壳背后分离，允许全部释放

外壳透气

• 型号RSChG 100，不透气，但用压力平衡膜补偿内部压力
• 型号RSChG 160， 旋入透气口

外壳填充

• 型号 RSChG: 甘油

标准外壳尺寸

• 100, 160 (mm) (4", 6")

浸湿零件

• 型号-3：          连   接：   1.4571 (316 不锈钢)

                        波登管：   1.4571 (316 不锈钢) ，

                                          氩弧焊，

                                          < 40 bar (600 psi)     C-型

                                          > 60 bar (800 psi)     螺线管型

                                          1,600 bar (20,000 psi) NiFe合金，螺线管型

• 型号-1：          连   接：    黄铜

                        波登管：   < 40 bar (600 psi)  青铜，C-型，软焊

                                          > 60 bar (800 psi)  1.4571 (316 不锈钢)，螺线管型，银钎焊

外壳结构

• 连       接：             螺纹
• 连接位置：             底部连接, 型号 RSCh或背部下方连接 (r)
• 安装装置：             无或表面安装所需的后置法兰(Rh) /面板上安装所需的前置法兰 (Fr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至 0-1,6001) bar (0-20,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0-1,000  bar   (0-15,000 psi)
