产品简介

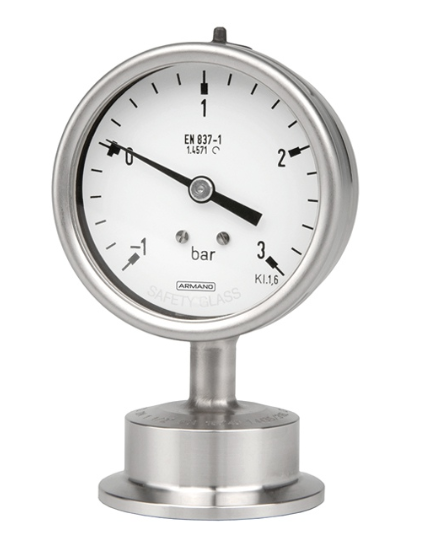

（一）RCh63-3vDW/RChG63-3vDW

精度 (EN 837-1)

• 等级 1.6

外壳

• 卡口环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于带拧紧卸压口的型号 RChG 型号

卸压装置

• 卸压口在外壳顶部

外壳透气

• 压力范围< 10 bar 时, 需要通过卸压口的透气性进行内部压力补偿, 只要运行情况允许,其他压力范围也建议使用

外壳填充

• 型号RChG：甘油

标准外壳尺寸

• 63 (mm) ( 2½")

浸湿零件

• 连   接：   1.4571 (316 不锈钢)
• 波登管：   1.4571 (316 不锈钢)，

                  氩弧焊，

                  ≤ 100 bar (1,500 psi) C-型

                  ≥ 160 bar (2,000 psi) 螺线管型

外壳结构

• 连       接：       焊接
• 连接位置：       底部连接, 或背部中央连接(rm)

压力范围 (EN 837-1)

• 0-1 bar (0-15 psi) 至0-600 bar (0-10,000 psi)

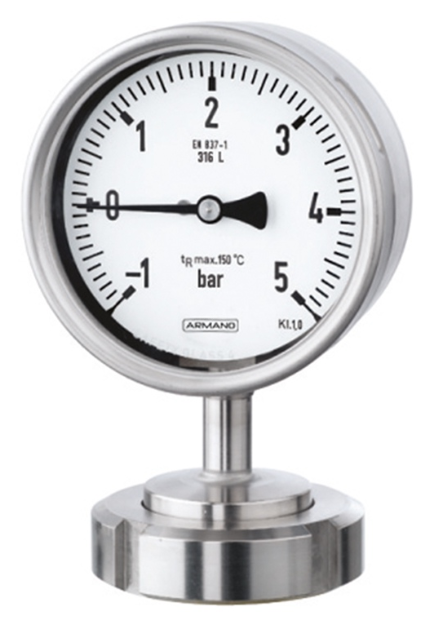

（二）RCh...vDW/RChG...vDW

精度 (EN 837-1)

• 等级1.0

外壳

• 卡口环, 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型号RChG 100和型号 RChG 160 (压力范围 ≥ 2.5 bar 及以上)

卸压装置

• 型号 RCh            卸压口在外壳背面，1" (Ø 25mm)
• 型号 RChG 100  卸压口在外壳背面，1½" (Ø 40mm)
• 型号 RChG 160  卸压装置在外壳顶部

外壳透气

• 型号 RChG 100  不透气，但用压力平衡膜补偿内部压力
• 型号 RChG 160  含卸压装置

外壳填充

• 型号RChG:甘油

标准外壳尺寸

• 100, 160 (mm) (4", 6")

浸湿零件

• 连   接：   316 L 不锈钢
• 波登管：   316 L 不锈钢，

                  氩弧焊，

                  ≤ 40 bar (600 psi)   C-型

                  ≥ 60 bar (800 psi)    螺线管型

外壳结构

• 连       接：        焊接
• 连接位置：        底部连接,或背部下方连接 r

压力范围 (EN 837-1)

• 0-0.6 bar (0-10 psi) 至 0-600 bar (0-10,000 psi)
