产品简介

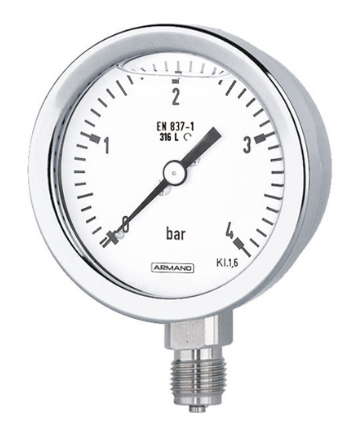

（一）RCha63/RChaG63

精度 (EN 837-1)

• 等级1.6
• 等级2.5 对于压力范围 0-600 和 0-1,000 bar (0-10,000 和0-15,000 psi)

外壳

• 宽卡口环,抛光的 (美式外壳类型), 1.4301 (304 不锈钢)

外壳保护类型(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型号RChaG (压力范围 ≥ 2.5 bar及以上), 含rFr型外壳结构和封闭的卸压口

卸压装置

• 卸压装置在外壳的顶部； rFr型外壳结构的卸压口

外壳透气

• 对于卸压装置、卸压口；卸压口透气所需的补偿内 部压力的压力范围 < 10 bar,只要运行情况允许也可取其他压力范围。

外壳填充

• 型号RChaG：甘油

标准外壳尺寸

• 63 (mm) (2½")

浸湿零件

• 型号-3：           连   接： 1.4571 (316 不锈钢)

                         波登管：1.4571 (316 不锈钢)，

                                        氩弧焊，

                                        ≤  60 bar (800 psi)   C-型

                                        ≥ 100 bar (1,500 psi)  螺线管型

• 型号-1：           连   接:    黄铜

                         波登管:   青铜

                                        ≤  40 bar (600 psi)    软焊，C-型

                                        ≥  60 bar (800 psi)    银钎焊，螺线管型

外壳结构

• 连       接：         螺丝
• 连接位置：         底部连接,  或背部下方连接 (r) / 背部中央连接(rm)
• 安装装置：         无或表面安装所需的后置法兰(Rh)/面板上安装所需的前置法兰 (Fr), 或面板上安装所需的U型卡口(BFr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至0-1,000 bar (0-15,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0-600  bar (0-10,000 psi)

（二）RCha100/RChaG100、RCha160/RChaG160

精度 (EN 837-1)

• 等级1.0

外壳

• 宽卡口环,抛光的 (美式外壳类型), 1.4301 (304 不锈钢)

外壳保护型号(EN 60 529 / IEC 529)

• IP 54
• IP 65 用于型号 RChaG 100 和型号 RChaG 160 (压力范围 ≥ 2.5 bar 及以上)

卸压装置

• 型号RCha        卸压口在外壳背面，1" (Ø 25mm)
• 型号 RChaG    卸压口在外壳顶部

外壳透气

• 型号 RChaG    含卸压装置

外壳填充

• 型号 RChaG:甘油

常规外壳尺寸

• 100, 160 (mm) (4", 6")

浸湿零件

• 型号-3：          连   接： 1.4571 (316 不锈钢)

                        波登管： 1.4571 (316 不锈钢) ，

                                        氩弧焊，

                                        ≤ 40 bar (600 psi)     C-型

                                        ≥ 60 bar (800 psi)     螺线管型

                                        1,600 bar (20,000 psi) NiFe合金，螺线管型

• 型号-1：          连   接：  黄铜

                        波登管：  ≤ 40 bar (600 psi)  青铜，C-型，软焊

                                         ≥ 60 bar (800 psi)  1.4571 (316 不锈钢)，

                                         螺线管型，银钎焊

外壳结构

• 连       接：      螺纹
• 连接位置：      底部连接, 或背部下方连接 (r)
• 安装装置：      无或表面安装所需的后置法兰(Rh)/面板上安装所需的前置法兰 (Fr)或面板上安装所需的U型卡口(BFr)

压力范围 (EN 837-1)

• 型号-3：0-0.6 bar (0-10 psi) 至 0-1,600 bar (0-20,000 psi)
• 型号-1：0-0.6 bar (0-10 psi) 至 0-1,000 bar (0-15,000 psi)
